SD-WAN即軟件定義廣域網,可以實現異地智能組網,遠程辦公撥入。和傳統的VPN相比,SD-WAN有如下優勢:
自動尋址,無需公網IP。
點對點加密傳輸,無需通過服務器轉發,傳輸安全性高。
多平臺支持。有windows,安卓客戶端。
既能實現多地異地組網,又可以實現遠程辦公撥入。
本文中,我將介紹如何用WSG自帶的SD-WAN來實現多地異地虛擬組網。

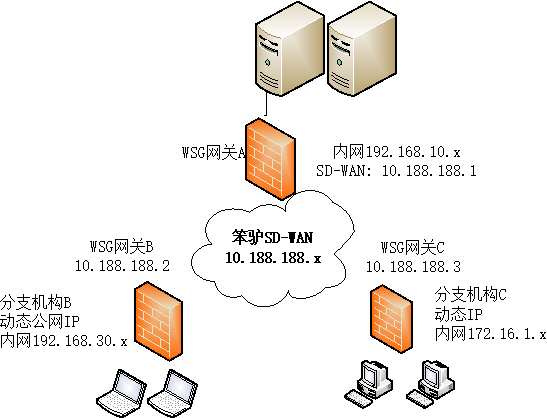

1. 網絡拓?fù)鋱D
網絡拓?fù)鋱D如上圖所示:
每個局域網都用了一臺WSG做網關。
總部A的內網網段是192.168.10.x
分支B的內網網段是192.168.30.x
分支C的內網網段是172.16.1.x
每個局域網都沒有固定的公網IP
傳統的虛擬組網至少需要有一個或者多個固定公網IP,企業必須租用價格高昂的專線才可以部署。采用SD-WAN方案后,就不需要用專線了,SD-WAN可以自動尋址智能組網。
2. 創建SD-WAN網絡
關注“笨驢信息”的公眾號,然后在菜單中點擊“SD-WAN”進入SD-WAN的配置功能。
添加網絡,定義網絡參數。
3. WSG中的SD-WAN配置
在WSG的界面中,需要把每一臺WSG都加入添加的SD-WAN網絡。
3. 允許設備加入SD-WAN網絡
在“SD-WAN”平臺的“終端”中,需要授權允許這三臺WSG加入,并且指定每臺WSG的IP地址。
本例中,我們指定WSG-A為“10.188.188.1”,WSG-B為“10.188.188.2”,WSG-C為“10.188.188.3”。如下圖:
4. 配置路由規則
經過上述配置后,這三臺WSG之間已經可以互通了,如果要讓網段互訪,我們還需要進一步配置路由規則。如下圖,在SD-WAN中設置如下的路由規則:
目的網段是192.168.10.0/24,下一跳是10.188.188.1
目的網段是192.168.30.0/24,下一跳是10.188.188.2
目的網段是172.16.1.0/24,下一跳是10.188.188.3
這樣就可以讓不同分支機構之間的網段互通。路由規則如下圖:
5. 防火墻策略
SD-WAN對WSG內網的訪問權限,取決于SD-WAN所屬的防火墻區域。
內網區域:SD-WAN當做內網訪問,受到“內網-轉發方向”的防火墻策略控制。而內網的訪問默認是允許的。換句話說,默認配置下,SD-WAN屬于內網區域可以訪問所有的內網資源。
外網區域:SD-WAN當做外網訪問,受到“外網-轉發方向”的防火墻策略控制。而外網的訪問默認是阻止的。換句話說,默認配置下,SD-WAN屬于外網區域不能訪問任何內網資源。

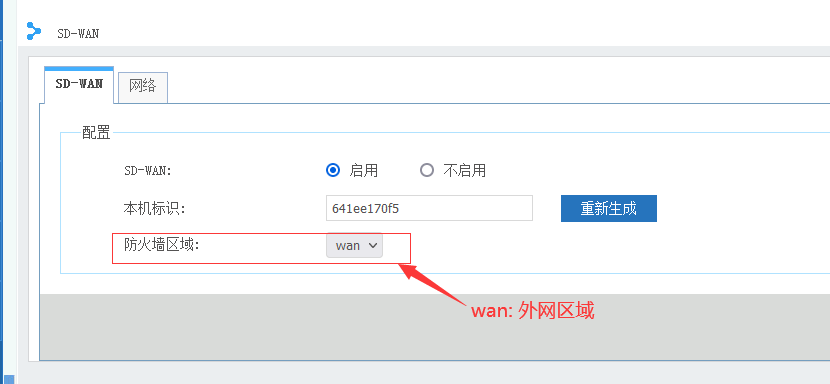

所以,如果你想控制對端的訪問權限,需要把SD-WAN設置為“外網區域”,然后通過防火墻策略來管控。如下圖:
